紅外回流焊是一種新型的回流焊加熱工作方式,目前紅外回流焊使用最多的是在小型回流焊上。
紅外回流焊爐相對于普通回流焊爐,在IR爐基礎之上增加了熱風使?fàn)t內溫度更均勻,相對紅外加熱要優越一點,一般采用上層溫區熱風加熱,下層溫區紅外加熱的方式設計,這類設備充分利用了紅外線穿透力強的特點,熱效率高,節電,同時有效克服了紅外回流焊的溫差和遮蔽效應,并彌補了熱風回流焊對氣體流速要求過快而造成的影響,因此這種IR+Hot的回流焊目前在國際上是使用得最普遍的。
隨著組裝密度的提高、精細間距組裝技術的出現,還出現了氮?dú)獗Wo(hù)的回流焊爐。在氮?dú)獗Wo(hù)條件下進行焊接可防止氧化,提高焊接潤濕力,加快潤濕速度,對未貼正的元件矯正力大,焊珠減少,更適合于免清洗工藝。
此類回流焊爐也多為傳送帶式,但傳送帶僅起支托、傳送基板的作用,其加熱方式主要依紅外線熱源以輻射方式加熱,爐膛內的溫度比前一種方式均勻,網孔較大,適于對雙面組裝的基板進行回流焊接加熱。
紅外流焊的工作原理是80%左右的熱能以電磁波的形式——紅外線向外發射,焊點受紅外幅射后溫度升高,從而完成焊接過程。

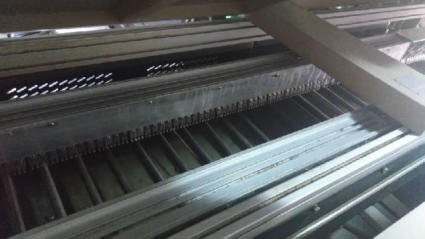

紅外回流焊爐通常每個溫區均有上下加熱器,每塊加熱器都是優良的紅外輻射體,而被焊接的對象,如PCB基材、錫膏中的有機助焊劑、元件的塑料本體,均具有吸收紅外線的能力,因此這些物質受到加熱器熱輻射后,其分子產生激烈振動,迅速升溫到錫膏的熔化溫度上,焊料潤濕焊區,從而完成焊接過程。
紅外回流焊的焊接表面組裝件SMA置于網狀或鏈?zhǔn)絺魉蛶希?jīng)過設備的預熱區升溫、保溫區溫度勻化,焊接區溫度達到南緯、錫膏充分熔化和潤濕校焊材料表面,冷卻區熔融焊料完全凝固完成員終的焊接過程。這種焊接方式也稱為連續式回流焊。預熱區、保溫區、焊接區和冷卻區是回流焊接設備的四個溫區。
